工場紹介
みづほ合成の工場は、樹脂製品のトータルクリエイトを合言葉に、幅広い工程（設備）が所狭しと詰まっています。
創業１９５１年。アナログ作業や歴史ある成形工法から、デジタル設計・自動化ロボットまで、温故知新の生産ラインは、みづほ合成の挑戦の歴史でもあります。
この表情豊かな工場から、皆様のアイデアをカタチにする発想が生まれ、あるいは技術課題の解決を支援するための試行錯誤が繰り返されています。
皆様のモノづくりパートナー、みづほ合成の工場をご紹介します。
射出成形機ラインナップ
熱可塑性樹脂 & 熱硬化性樹脂 インサート成形に対応
熱可塑
射出成形機（縦型）
電線モールドなどのインサート成形時に使用
射出容量：41cm3
最小型厚：125mm
最大型厚：375mm
タイバー間隔：360mm × 360mm
熱硬化
コンプレッション成形機
熱硬化性樹脂製品のコンプレッション成形
加圧能力 ： 100t
テーブル面：600mm × 600mm
成形実績：360mm × 330mm
熱硬化

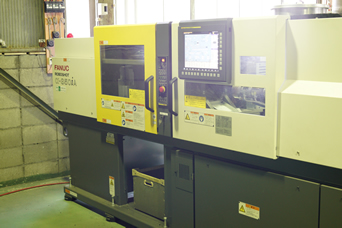

射出成形機（横型）
熱硬化性樹脂の射出成形
加圧能力 ： 50t
最小型厚 ： 150mm
最大型厚 ： 350mm
タイバー間隔 ： 360mm × 320mm
成形機一覧
| 設備名 | メーカー | 型式 | 能力・サイズ | 台数 |
|---|---|---|---|---|
| 可塑性射出成形機（電動サーボ式） | 住友重機械工業（株） | SE-50S | 50ton | 1 |
| 可塑性射出成形機 | 住友重機械工業（株） | SE-50EV | 50ton | 1 |
| 可塑性射出成形機（油圧、縦型） | (株)山城精機製作所 | VS-60-52 | 52ton（縦型） | 1 |
| 可塑性射出成形機（電動サーボ式） | 住友重機械工業（株） | SE-75D | 75ton | 1 |
| 硬化性射出成形機（電動サーボ式） | ファナック(株) | α-S50iA | 50ton | 2 |
| 硬化性射出成形機 | ファナック(株) | α-S100iA | 100ton | 1 |
| 硬化性射出成形機 | ファナック(株) | α-S150iA | 150ton | 1 |
| コンプレッション成形機 | 鈴木鉄工所 | - | 100ton | 1 |
| トランスファー成形機 | (株)テクノマルシチ | - | 50ton | 1 |
| トランスファー成形機 | (株)テクノマルシチ | - | 100ton | 2 |
| マイクロ波成形機 | (株)ディーメック | AmolsysM300 | 550（W）×550（D）×400（H） | 1 |
| 高周波プレヒータ | 富士電波工機（株） | FDP-320M | 3（KW） | 2 |
| 取出しロボット | (株)ユーシン精機 | - | - | 10 |
| 6軸アームロボット | 三菱電機（株） | - | - | 3 |
| 6軸アームロボット | ファナック(株) | - | - | 1 |
| FRP巻き取り成形機（専用機） | - | - | - | 3 |
| 引抜成形機（専用機） | - | - | - | 1 |
| 乾燥炉 | (株)温度設備研究所 | ～200℃ | 1000(W)X1000(D)X1000(H) | 2 |
| 乾燥炉 | (株)温度設備研究所 | ～200℃ | 1500(W)X1100(D)X1500(H) | 1 |
| 乾燥炉 | (株)温度設備研究所 | ～200℃ | 1800(W)X1800(D)X2000(H) | 6 |
成形技術・対応材質 一覧
| 成形技術 | 対応材質 |
|---|---|
| 射出成形 （横型・縦型） |
熱可塑： ・汎用プラスチック：PP、PE、ABS、PS、AS、PMMA ・エンジニアプラスチック：PET、PA6、PA66、PPE、PBT、POM、PC ・スーパーエンジニアリングプラスチック：PPS |
| 熱硬化：EP, MF, PF, UF, UP （BMC, SMC） | |
| 圧縮成形 トランスファー成形 |
熱可塑：なし |
| 熱硬化：EP, MF, PF, UF, UP （BMC, SMC） | |
| 引抜成形 | PF |
| FRP巻き成形 | EP |
技術部門
みづほ合成では、早期から3次元CADに取り組み、部品・金型・自動機などの製作のノウハウを蓄積しております。また、３Ｄプリンターによる金型レス化の取り組みとして、３Ｄモデリング・データ作成も行っています。これら製作業務を担う技術部門が、みづほ合成の問題検証のコアでもあります。
3Dプリンタ
熱融解積層式 (FDM)
Value 3D MagiX MF-2000
材質：ABS、PLA
材質色：白、赤、黒、青、黄、透明、
蛍光緑、蛍光オレンジ
最大：300mm X 300mm X 300mm
積層ピッチ：0.1mm～0.5mm
機械加工（樹脂切削 / 金型加工）

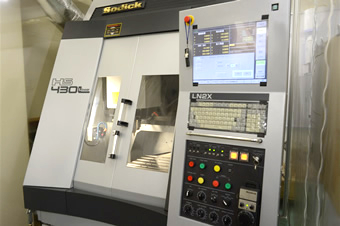

ハイスピードミーリングセンター
ソディック HS430L
主軸：
HSK-E32 (6,000～40,000min-1)
主軸ストローク：
420mm X 350mm X 200mm
ワークサイズ：
600mm X 400mm

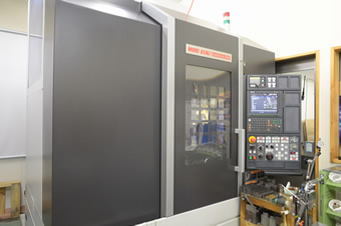

マシニングセンター
DMG森精機 DuraVertical5060
主軸：
10,000min-1 無段階（BT40)
主軸ストローク：
600mm X 530mm X 510mm
テーブルサイズ：
900mm X 600mm

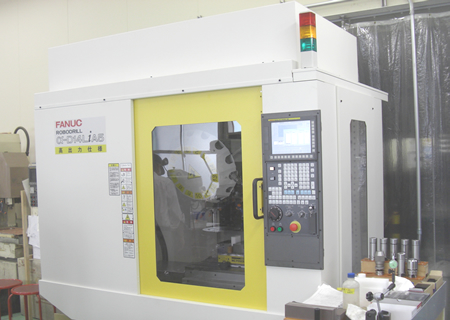

マシニングセンター（ROBODRILL）
FANUC αーD14LiA5
主軸： 10,000min-1
主軸ストローク： 700mm X 400mm X 330mm
テーブルサイズ： 850mm X 410mm
機械加工 設備一覧
| 設備名 | メーカー | 型式 | 能力・サイズ | 台数 |
|---|---|---|---|---|
| 汎用旋盤 | ヤマザキマザック（株） | MAZAK-860 | - | 1 |
| 汎用旋盤 | (株)滝澤鉄工所 | TSL-550D | - | 1 |
| 平面彫刻盤 | (株)飯田製作所 | KISD-406 | - | 2 |
| 精密高速ミーリングセンター | (株)ソディック | HS430L | 420（X）×350（Y）×200（Z） | 1 |
| 縦型マシニングセンター | DMG森精機（株） | DURA VERTICAL5060 | 600（X）×530（Y）×510（Z） | 1 |
| マシニングセンター | ファナック(株) | ROBODRILL α-D14LiA5 | 700（X）×400（Y）×330（Z） | 2 |
| 平面研削盤 | 黒田精工 | GS-BMHL | 580（W）×200（Y）×465（Z） | 1 |
| ワイヤ放電加工機 | ファナック(株) | α-C400iC | - | 1 |
| 放電加工機 | 三菱電機(株) | EA12S | - | 1 |
| NCフライス | (株)牧野フライス製作所 | AEVA-74 | - | 1 |
| 汎用フライス | (株)牧野フライス製作所 | KSA-55 | - | 2 |
| 汎用フライス | (株)牧野フライス製作所 | KGP | - | 1 |
部材調達・組立・検査
計測機器
| 設備名 | メーカー | 型式 | 台数 |
|---|---|---|---|
| 3Dスキャナー | システムクリエイト | NextEngine HD Pro | 1 |
| 三次元測定機 | (株)ミツトヨ | CRYSTA-Apex S574 | 1 |
| 輪郭形状・表面粗さ | (株)東京精密 | SURFCOM1800 | 1 |
| デジタルマイクロスコープ | (株)キーエンス | VHX-1000 | 1 |
| デジタルマイクロスコープ | (株)キーエンス | VH-5500 | 1 |
| 測定マイクロスコープシステム | (株)キーエンス | VH-M100 | 1 |
| 動き解析マイクロスコープ | (株)キーエンス | VW-6000 | 1 |
| 高速度カメラ | (株)キーエンス | VW-9000 | 1 |
| マルチテスター | 三和電気計器(株) | PC510a | 1 |
| X線CTスキャナ | (株)アールエフ | NAOMI-CT 002L | 1 |
